LinXdiagramDes diagrammes professionnels,
nativement sous Linux.
LinXdiagram est un éditeur de diagrammes libre, à l'ergonomie familière pour les habitués
de Microsoft Visio, qui ouvre et enregistre les fichiers .vsdx. Sa galerie hors ligne propose
84 types de diagrammes : chaque choix prépare une page vierge et les gabarits de formes associés. Sans
abonnement, sans compte, sans connexion réseau en arrière-plan.
Fonctions

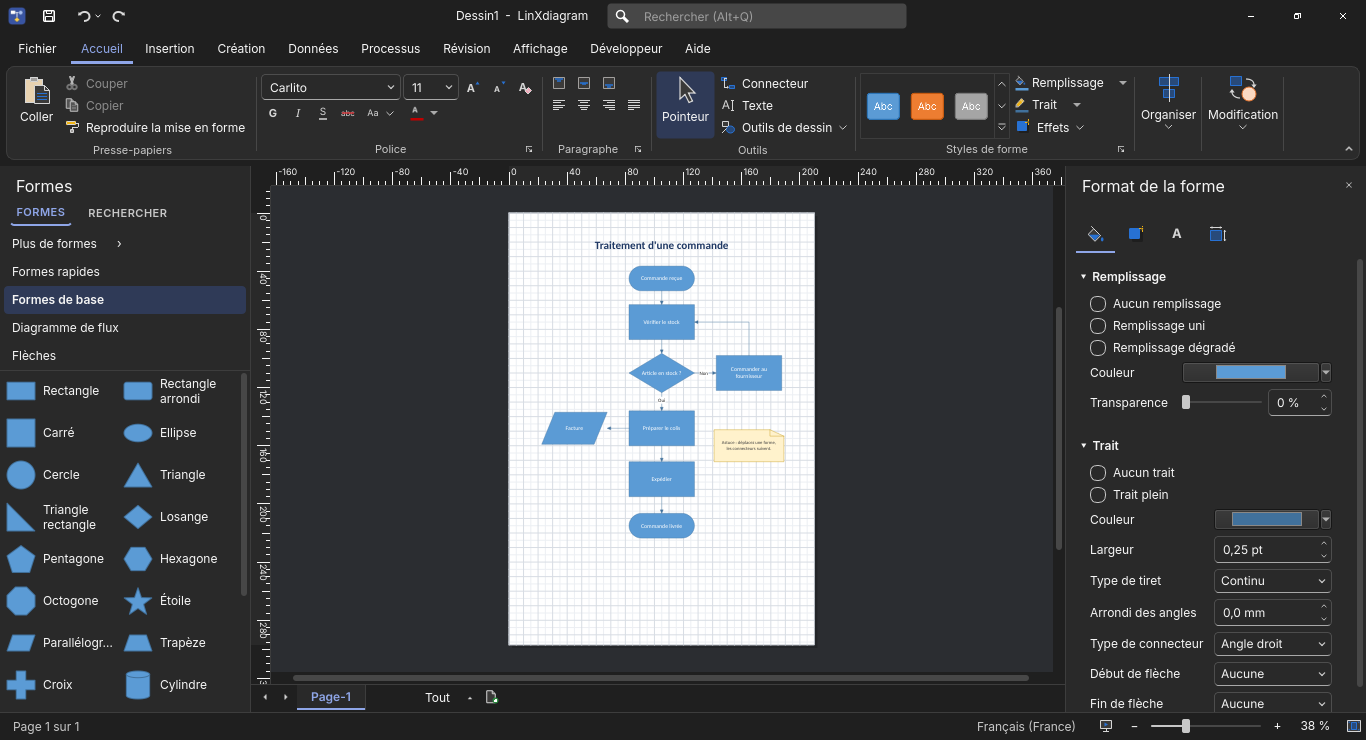

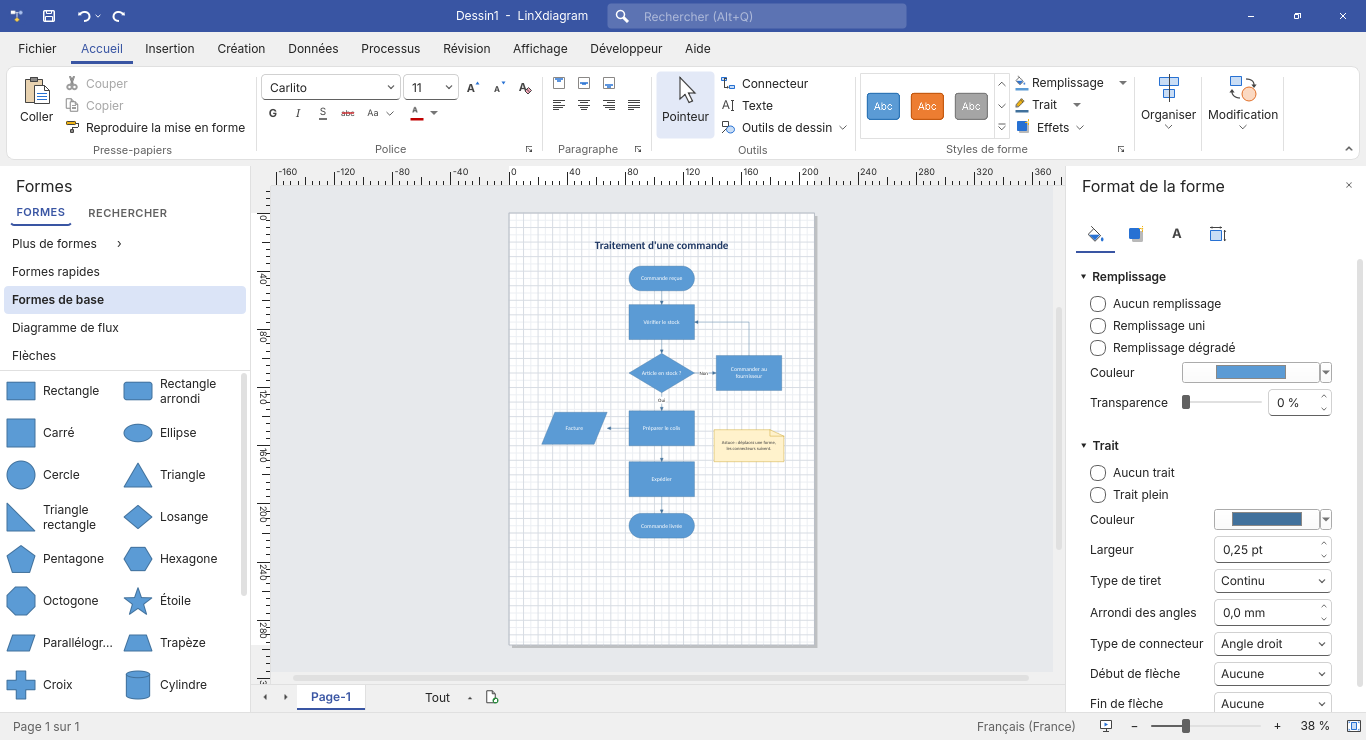

Ruban et volets familiers
Onglets Accueil, Insertion, Création, Données, Processus, Révision, Affichage ; volets Formes, Format de la forme, Données de forme ; recherche de commandes Alt+Q.
Connecteurs dynamiques
Routage à angle droit qui évite les formes, collage dynamique ou statique, sauts de ligne, AutoConnect avec formes rapides.
84 types de diagrammes
Processus, entreprise, réseau, plans, logiciel et données, calendrier, ingénierie. Chaque choix ouvre une page vierge, sans exemple prérempli, avec les gabarits correspondants.
Couloirs (interfonctionnel)
Couloirs horizontaux ou verticaux, phases, orientation modifiable, styles ; glisser un couloir emmène ses formes.
Création à partir de données
Un fichier CSV devient un organigramme ou un diagramme de flux, avec couloirs par fonction.
Mise en forme
Thèmes et variantes, 35 styles rapides, remplissage, trait, ombre, dégradé, calques, verrouillage, commentaires.
Compatible .vsdx
Ouverture et enregistrement au format Visio : formes maîtres, géométrie, textes, données, connecteurs, calques, conteneurs.
Exports
PDF vectoriel multipage, PNG, JPEG, SVG, impression avec aperçu, mode présentation plein écran.
Conteneurs et Favoris
Conteneurs qui emportent leurs formes, styles et « Ajuster au contenu » ; gabarit Favoris pour réutiliser vos propres formes.
Pages et révision
Pages d’arrière-plan, repères tirés des règles, champs (date, numéro de page, nom de fichier), vérification orthographique hors ligne (F7).
Conception de formes
Union, Combiner, Fragmenter, Intersecter, Soustraire ; outils Forme libre, Arc et Stylo ; aligner automatiquement et espacer.
84 types de diagrammes, prêts à construire
Choisissez un type pour ouvrir une page vierge avec le gabarit de formes et l’orientation adaptés. Aucun exemple de processus ou de réseau n’est posé sur la page. Le diagramme interfonctionnel ouvre uniquement sa structure de couloirs vides.
Général 2
- Dessin vierge
- Diagramme de blocs
Processus 16
- Diagramme de flux
- Diagramme interfonctionnel
- Diagramme BPMN
- Flux de travail
- Flux de processus
- Flux de données
- Cartographie de la chaîne de valeur
- Diagramme Six Sigma
- Diagramme IDEF0
- Modèle IDEF1X
- Diagramme SDL
- Arbre de défaillances
- Diagramme de flux de base
- Diagramme interfonctionnel horizontal
- Diagramme interfonctionnel vertical
- Flux de travail SharePoint
Entreprise 13
- Organigramme
- Brainstorming
- Cause et effet
- Analyse SWOT
- Diagramme matriciel
- Diagramme pyramidal
- Diagramme de Venn
- Diagramme marketing
- Gestion de la qualité (TQM)
- Chaîne de processus pilotée par événements
- Diagramme d’audit
- Processus métier
- Diagramme de relations
Réseau 10
- Réseau détaillé
- Réseau logique
- Réseau domestique
- Réseau en étoile
- Réseau physique
- Rack de serveurs
- Services Active Directory
- Annuaire LDAP
- Architecture Azure
- Architecture AWS
Plans et bâtiments 8
- Plan d’aménagement
- Plan de bureau
- Plan de maison
- Plan de site
- Plan d’usine
- Systèmes CVC
- Carte directionnelle
- Plan de bâtiment
Logiciel et données 18
- Diagramme de classes UML
- Diagramme de séquence UML
- Diagramme de cas d’utilisation
- Diagramme d’activité UML
- Diagramme de composants UML
- Diagramme de déploiement UML
- Diagramme d’états UML
- Entité-association (Crow’s Foot)
- Entité-association (Chen)
- Modèle de base de données
- Site web
- Plan de site web
- Maquette filaire
- Architecture d’application
- Diagramme de communication UML
- Diagramme de temps UML
- Diagramme de packages UML
- Relations de base de données
Calendrier 6
- Chronologie
- Calendrier
- Diagramme de Gantt
- Diagramme PERT
- Planning de projet
- Feuille de route
Ingénierie 11
- Schéma électrique
- Schéma électrique détaillé
- Tuyauterie et instrumentation
- Puissance hydraulique et pneumatique
- Instrumentation
- Commandes industrielles
- Assemblage
- Pièces et assemblage
- Diagramme de systèmes
- Logique
- Ingénierie mécanique
Diagrammes interfonctionnels

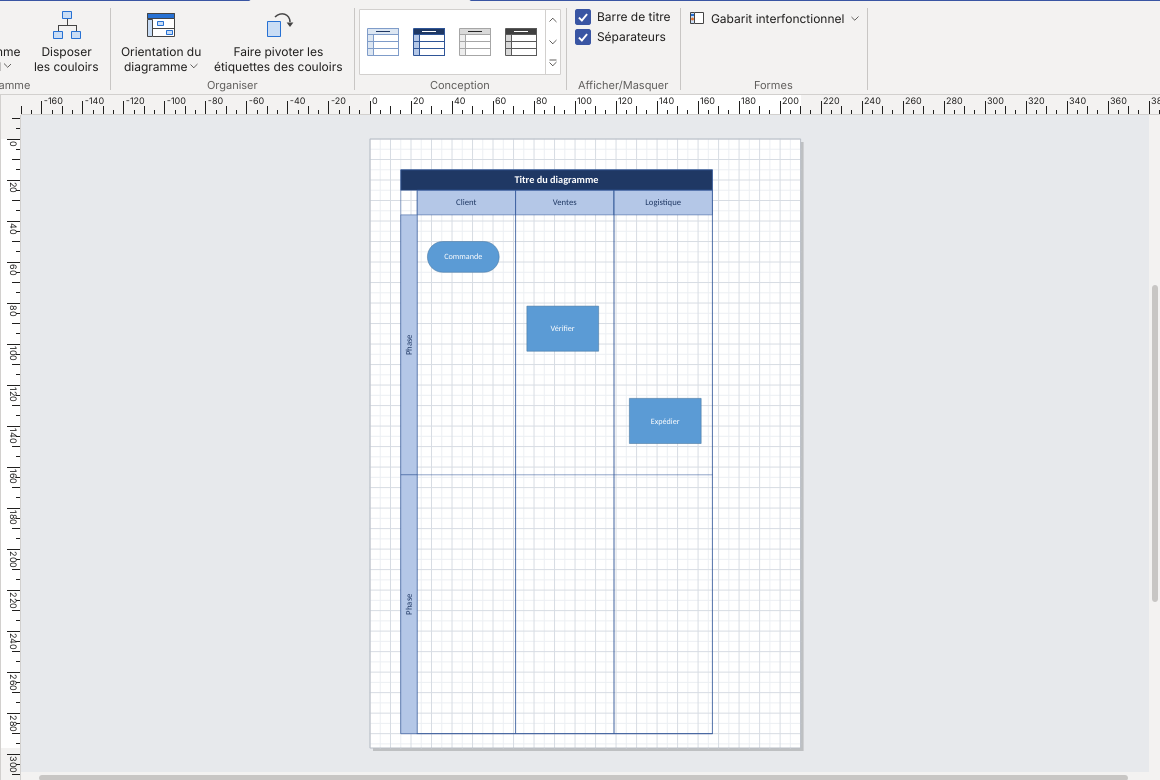

Représentez qui fait quoi dans un processus : un couloir par service, des phases, une barre de titre. Les couloirs restent accolés, se réordonnent par glisser-déposer et emportent leurs formes. L'orientation passe d'horizontale à verticale en un clic.
Sécurité et vie privée
- Aucune macro, aucun script ni formule exécutés à l'ouverture d'un document.
- Aucune connexion réseau en arrière-plan, aucune télémétrie, aucun compte. Les liens web ne s'ouvrent dans le navigateur qu'après confirmation.
- Chiffrement des documents par mot de passe (AES-256-GCM, scrypt).
- Import
.vsdxprotégé contre les bombes de décompression et les attaques XML. - Vos données restent sur votre ordinateur : politique de confidentialité.
Installer
Prérequis : Python 3.11 ou plus récent et PyQt6.
# Fedora
sudo dnf install python3-pyqt6
# Debian / Ubuntu
sudo apt install python3-pyqt6 python3-pyqt6.qtsvg
git clone https://github.com/Joss943/LinXdiagram.git
cd LinXdiagram
./install.sh # ajoute LinXdiagram au menu des applicationsPour désinstaller : ./install.sh --uninstall (vos documents sont conservés).
La police libre Carlito, si elle est installée, offre les mêmes métriques que Calibri.
Licence et contributions
LinXdiagram est un logiciel libre publié sous licence MIT.
Le format .vsdx est pris en charge à partir de la spécification publique [MS-VSDX] ; aucun code,
aucune image ni aucun fichier de Microsoft n'est utilisé (composants
tiers et marques).
Bugs et idées : tickets GitHub. Failles de sécurité : signalement privé.
